Полка расширения NetApp NS224

NetApp NS224 — это высокопроизводительная NVMe‑полка расширения, предназначенная для увеличения емкости и производительности систем хранения NetApp AFF и ASA за счёт установки до 24 твердотельных накопителей NVMe форм‑фактора 2,5 дюйма в компактном 2U‑корпусе. Полка ориентирована на задачи с интенсивной нагрузкой ввода‑вывода — базы данных, аналитика, виртуализация, VDI, AI/ML и другие критичные приложения, которым необходима минимальная задержка и высокая пропускная способность. Использование интерфейса PCIe/NVMe вместо традиционного SAS позволяет значительно снизить задержки, повысить параллелизм доступа к данным и обеспечить масштабируемую архитектуру флеш‑хранилища с возможностью линейного наращивания числа SSD‑накопителей. NS224 поддерживает работу как с самошифрующимися NVMe SSD (SED), так и с несамошифрующимися моделями, обеспечивая при необходимости аппаратное шифрование данных по алгоритму AES‑256 и соответствие требованиям регуляторов и стандартов безопасности. Полка подключается к контроллерам NetApp через дуплексные модули NSM (NSM100/NSM100B) с Ethernet‑интерфейсами, использующими RDMA over Converged Ethernet (RoCE), что позволяет достигать суммарной пропускной способности до 400 Гбит/с на полку (200 Гбит/с на модуль) при минимальной нагрузке на процессоры контроллеров.

Архитектура, накопители и совместимость

NetApp NS224 реализует полностью флеш‑архитектуру на базе NVMe SSD и спроектирована для работы с контроллерами AFF (A800, A400, A320) и рядом систем ASA, что даёт возможность строить масштабируемые конфигурации уровня enterprise. Полка обеспечивает плотность до 24 NVMe‑дисков на 2U и до 12 дисков на единицу стойки (RU), позволяя эффективно использовать стойковое пространство в ЦОД.

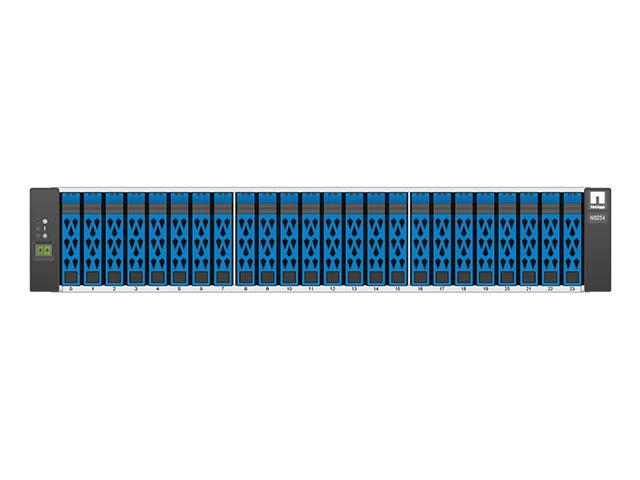

• Форм‑фактор: 2U, дисковая полка на 24 слота под 2,5‑дюймовые NVMe SSD малого форм‑фактора (SFF), установленных по схеме «один диск на лоток».
• Поддерживаемые диски: NVMe SSD без SED емкостью 1,9 и 3,8 ТБ, а также самошифрующиеся NVMe SSD (SED) AES‑256 емкостью 1,9, 3,8, 7,6 и 15,3 ТБ; дополнительно доступны модели с сертификацией FIPS 140‑2 (3,8 ТБ).
• Максимальная емкость: до 24 SSD на полку; итоговая брутто‑емкость зависит от установленной комбинации накопителей и может масштабироваться по мере роста требований к объему данных.
• Поддержка контроллеров: полка NS224 поддерживается, в частности, системами AFF A800, AFF A400 и AFF A320, а также соответствующими моделями ASA, что позволяет единообразно разворачивать NVMe‑расширение в разных линейках.
• Модули ввода‑вывода: два модуля NSM (NSM100/NSM100B) с Ethernet‑соединениями, обеспечивающими отказоустойчивый доступ к полке и распределение нагрузки между контроллерами в HA‑конфигурации.
• Интерфейс передачи данных: PCIe/NVMe поверх Ethernet с использованием RDMA (RoCE), обеспечивающий суммарную пропускную способность до 400 Гбит/с (200 Гбит/с на модуль) и низкую задержку.

Питание, охлаждение и эксплуатационные характеристики

Полка NetApp NS224 спроектирована для непрерывной круглосуточной эксплуатации в ЦОД и оснащена резервированными блоками питания и вентиляторами с поддержкой горячей замены, что повышает отказоустойчивость и упрощает обслуживание. Конструкция шасси и требования к установке учитывают особенности эксплуатации в телекоммуникационных и серверных стойках, включая требования по массогабаритным параметрам, охлаждению и электропитанию.

Согласно спецификации, NS224 имеет два встроенных блока питания/вентилятора с возможностью горячей замены, поддерживающих входное напряжение 100–120 В или 200–240 В AC и частоту 50–60 Гц, при этом реализован автоматический выбор диапазона входного напряжения. Полка рассчитана на работу в диапазоне температур от 10 до 40 °C при относительной влажности 20–80 % без конденсации, максимальная рабочая высота — до 3045 м, что покрывает типичные условия эксплуатации корпоративных ЦОД. Габаритные размеры NS224 составляют примерно 8,5 × 48,0 × 48,4 см (В × Ш × Г), при полной загрузке полка весит около 28,2 кг, поэтому для её установки рекомендуются два человека или использование подъёмного устройства. Вентиляция организована по фронтально‑тыловой схеме с выделением пространств спереди и сзади полки под охлаждение и обслуживание (не менее 15,3 см спереди для охлаждения и 30,5 см для обслуживания, не менее 63,5 см сзади). Эти особенности, вместе с поддержкой горячей установки (hot‑add) и возможностью подключения как напрямую к контроллерам, так и через коммутаторы (switch‑attached), делают NS224 удобным и масштабируемым решением для построения высокопроизводительных NVMe‑подсистем хранения в составе NetApp AFF/ASA.
