ИБП BST-PRO Genius-10 EB

ИБП BST-PRO Genius-10 EB представляет собой онлайн-систему бесперебойного питания номинальной мощностью 10 кВА, выполненную по технологии двойного преобразования для обеспечения надежной защиты подключенного оборудования от проблем в электросети. Модель отличается максимальным коэффициентом мощности PF=1 на выходе, широким диапазоном входного напряжения 110–300 В и частоты 40–70 Гц, а также низким уровнем искажений входного тока при работе с линейными и нелинейными нагрузками. Выходное напряжение 220/230/240 В настраивается с помощью ЖК-экрана, стабилизация составляет ±1%, а время переключения с сети на батарею и с инвертора на байпас составляет 0 мс. Версия EB предназначена для подключения внешних батарейных блоков, благодаря чему можно формировать требуемую конфигурацию автономного питания; ток заряда настраивается в диапазоне 1–12 А, а напряжение шины постоянного тока составляет 192 В с возможностью настройки в пределах 192–240 В. ИБП оснащен многофункциональным ЖК-экраном, интерфейсами RS232, USB и EPO, поддерживает установку опционального SNMP-адаптера, а подключение нагрузки осуществляется через клеммную колодку. При габаритах 440×470×88 мм и массе 11,6 кг BST-PRO Genius-10 EB может устанавливаться в стандартную 19-дюймовую стойку или размещаться вертикально на полу со специальными подставками.

Особенности и технические преимущества BST-PRO Genius-10 EB

BST-PRO Genius-10 EB рассчитан на эксплуатацию при входном напряжении 110–300 В, причем диапазоны 110–176 В и 276–300 В определяются в зависимости от уровня нагрузки. Допустимый диапазон входной частоты составляет 40–70 Гц, а коэффициент мощности входа достигает не менее 0,99 при 100% нагрузке. Коэффициент несинусоидальности входного тока THDi составляет менее 3% при 100% линейной нагрузке и менее 5% при 100% нелинейной нагрузке. Онлайн-архитектура с двойным преобразованием обеспечивает непрерывное питание нагрузки, а время переключения сеть-батарея составляет 0 мс. Переключение с инвертора на байпас также выполняется без задержки — 0 мс. КПД в режиме онлайн превышает 95,5%, а программный мониторинг параметров входной сети позволяет при сохранении напряжения в установленных пределах использовать режим высокой эффективности для повышения КПД.

Выходное напряжение составляет 220/230/240 В и настраивается непосредственно с экрана; для напряжения 208 В предусмотрен дерейтинг 10%. Стабилизация выходного напряжения составляет ±1%, выходная частота — 50/60 Гц ±0,1% в режиме без синхронизации с байпасом, а коэффициент мощности нагрузки равен 1. Крест-фактор составляет 3:1, при этом коэффициент несинусоидальности выходного напряжения THDu не превышает 2% при линейной и 5% при нелинейной нагрузке. В онлайн-режиме инвертор выдерживает нагрузку 102–110% до 30 минут, 110–130% до 10 минут, 130–150% до 30 секунд и свыше 150% до 200 мс; при работе от батарей допустимые интервалы составляют соответственно до 1 минуты, 10 секунд, 3 секунд и 200 мс. Версия EB рассчитана на подключение внешних батарейных блоков, ток заряда регулируется в диапазоне 1–12 А. Напряжение шины постоянного тока составляет 192 В и может настраиваться в диапазоне 192–240 В.

Применение и эксплуатационные преимущества в бизнес-среде

BST-PRO Genius-10 EB предназначен для защиты серверного, сетевого, телекоммуникационного и другого чувствительного оборудования мощностью до 10 кВА, для которого необходимы стабильное электропитание и возможность организации требуемого времени автономной работы. Использование внешних батарейных блоков позволяет гибко формировать аккумуляторную систему в соответствии с требованиями конкретной нагрузки и необходимой продолжительностью автономии. Онлайн-технология двойного преобразования обеспечивает питание нагрузки через инвертор, а нулевое время переключения сеть-батарея исключает перерыв в электроснабжении при исчезновении или изменении входного напряжения. ЖК-экран отображает текущий статус ИБП, интерфейсы RS232 и USB обеспечивают взаимодействие с системами управления и мониторинга, EPO предназначен для аварийного отключения, а опциональный SNMP-адаптер позволяет организовать удаленный контроль состояния оборудования. Выходная клеммная колодка обеспечивает подключение нагрузки, а компактный корпус высотой 88 мм позволяет использовать ИБП в стандартной 19-дюймовой стойке или при вертикальном напольном размещении.

• Номинальная мощность BST-PRO Genius-10 EB составляет 10 кВА, выходной коэффициент мощности — 1.
• Онлайн-технология двойного преобразования обеспечивает непрерывное питание подключенной нагрузки.
• Время переключения сеть-батарея составляет 0 мс, а время переключения инвертор-байпас также составляет 0 мс.
• Допустимый диапазон входного напряжения составляет 110–300 В с учетом уровня нагрузки.
• Диапазон входной частоты составляет 40–70 Гц, коэффициент мощности входа — не менее 0,99 при 100% нагрузке.
• THDi составляет менее 3% при 100% линейной нагрузке и менее 5% при 100% нелинейной нагрузке.
• Выходное напряжение 220/230/240 В настраивается с ЖК-экрана, стабилизация выходного напряжения составляет ±1%.
• Выходная частота составляет 50/60 Гц ±0,1% в режиме без синхронизации с байпасом.
• Крест-фактор составляет 3:1, THDu — не более 2% при линейной и 5% при нелинейной нагрузке.
• Инвертор в онлайн-режиме поддерживает нагрузку 102–110% до 30 минут, 110–130% до 10 минут, 130–150% до 30 секунд и более 150% до 200 мс.
• При работе от батарей допустимая нагрузка составляет 102–110% до 1 минуты, 110–130% до 10 секунд, 130–150% до 3 секунд и более 150% до 200 мс.
• КПД в режиме онлайн превышает 95,5%, при стабильных параметрах входной сети предусмотрен переход в режим высокой эффективности.
• Модель EB поддерживает подключение внешних батарейных блоков, а ток заряда настраивается в диапазоне 1–12 А.
• Напряжение шины постоянного тока составляет 192 В и может настраиваться в диапазоне 192–240 В.
• Предусмотрены защиты от низкого напряжения батарей, перезаряда, утечки в цепи постоянного тока, глубокого разряда и короткого замыкания.
• Система предупреждает о низком напряжении батарей, нарушении заряда, неисправности ИБП и неисправности байпаса.
• Для управления и мониторинга предусмотрены ЖК-экран, RS232, USB, EPO и опциональный SNMP-адаптер.
• Подключение нагрузки осуществляется через клеммную колодку.

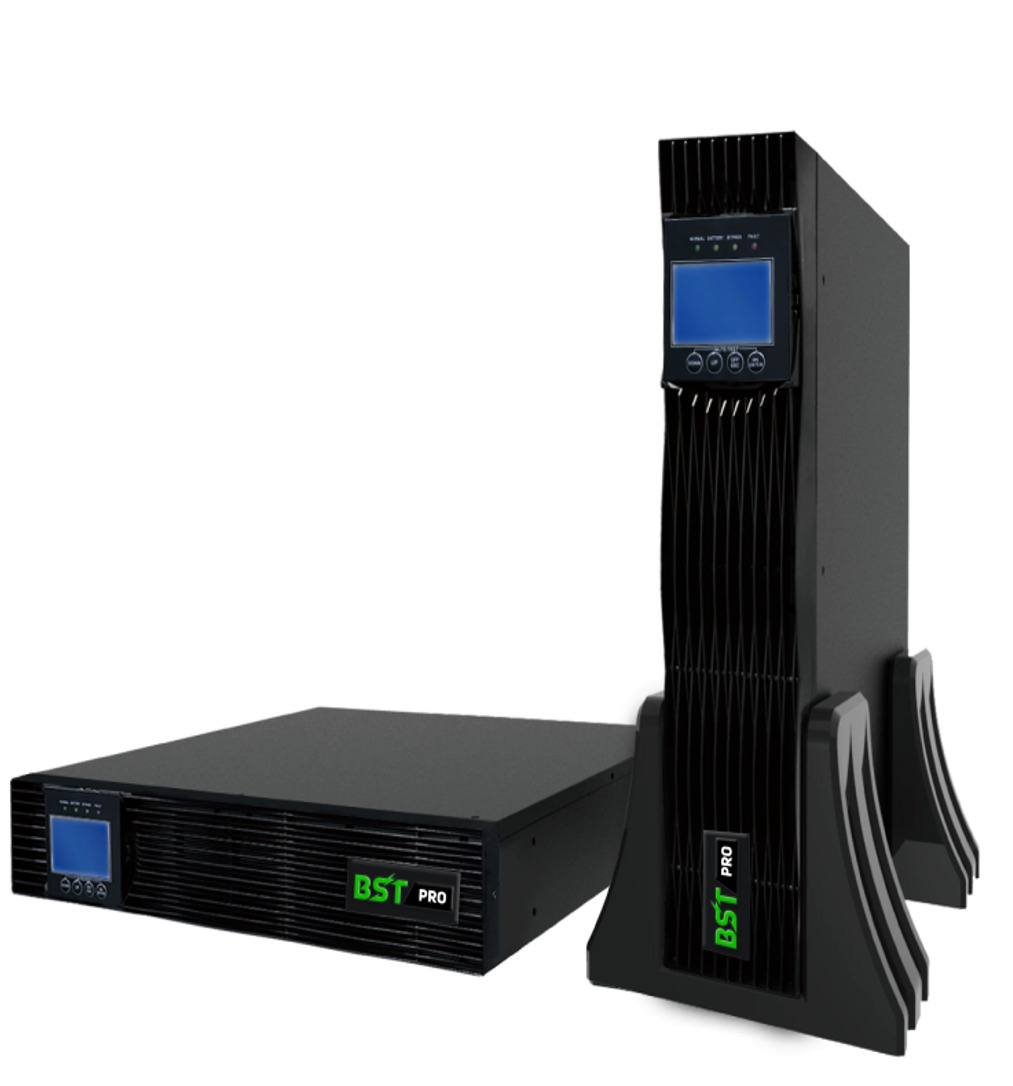

• ИБП может устанавливаться в стандартную 19-дюймовую стойку или размещаться вертикально на полу со специальными подставками.
• Рабочая температура составляет 0–40 °C, относительная влажность — 20–90%, уровень шума — менее 50 дБ.
• Габариты устройства составляют 440×470×88 мм, масса — 11,6 кг.

BST-PRO Genius-10 EB — онлайн-ИБП мощностью 10 кВА с коэффициентом мощности PF=1, стабилизацией выходного напряжения ±1% и нулевым временем переключения сеть-батарея и инвертор-байпас. Модель сочетает широкий диапазон входных параметров, низкий уровень искажений тока и напряжения, развитую систему защит и возможность перехода в режим высокой эффективности при стабильных параметрах электросети. Версия EB ориентирована на использование внешних батарейных блоков и поддерживает регулируемый ток заряда 1–12 А, а шина DC 192 В допускает настройку в диапазоне 192–240 В. ЖК-экран, RS232, USB, EPO и опциональный SNMP-адаптер обеспечивают удобное управление и мониторинг состояния системы. Компактный корпус высотой 88 мм позволяет использовать BST-PRO Genius-10 EB в стандартной 19-дюймовой стойке или при вертикальном напольном размещении.
