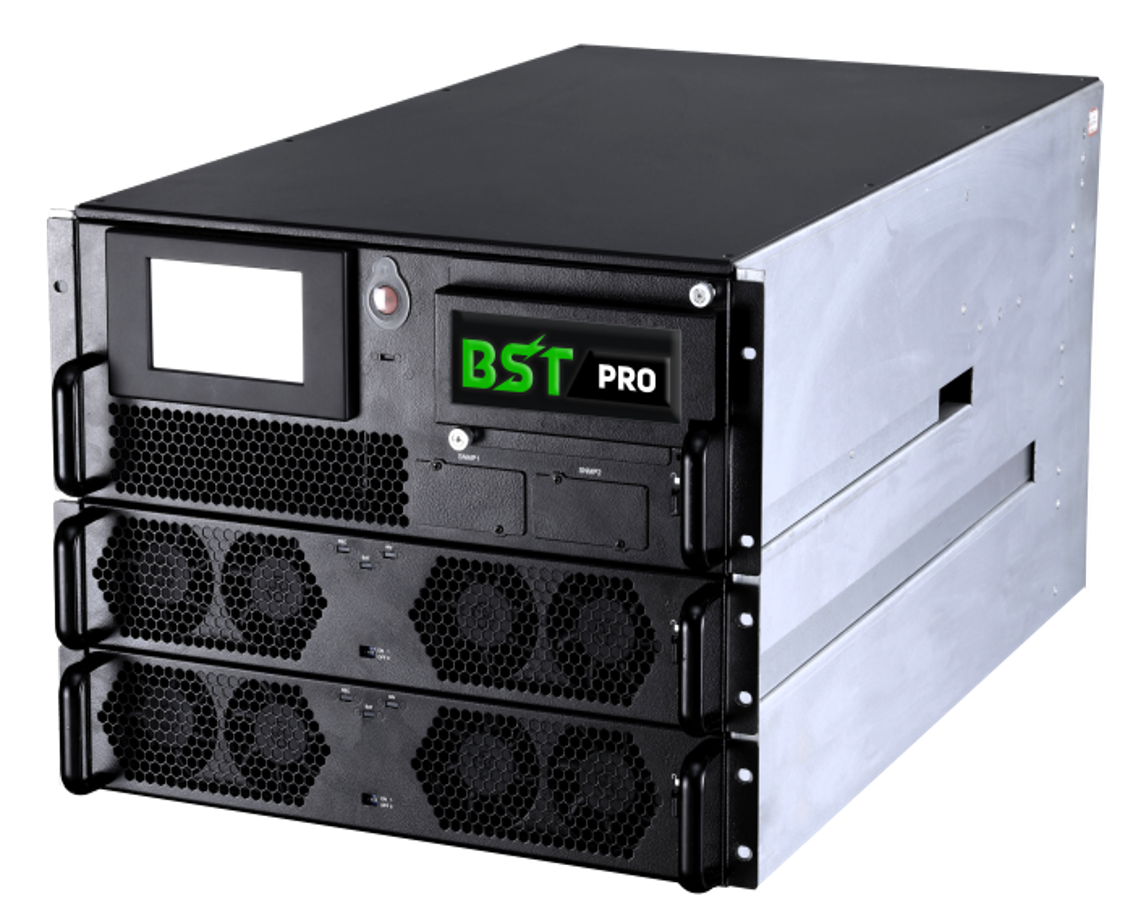

ИБП BST-PRO MS-R 80 kVa

BST-PRO MS-R 80 kVA — это современный трехфазный модульный источник бесперебойного питания с двойным преобразованием энергии, предназначенный для надежного электроснабжения критически важных потребителей. Номинальная мощность системы составляет 80 кВА, а силовая часть поддерживает модули мощностью 10 и 20 кВА с максимальным количеством до четырех модулей в одном ИБП. Система обладает единичным коэффициентом мощности на выходе, обеспечивает точную стабилизацию напряжения и частоты, а также низкий уровень гармонических искажений. Модульная архитектура сокращает время ремонта и восстановления, а возможность резервирования на уровне модулей, стоек и параллельных систем позволяет повышать отказоустойчивость электропитания. Универсальное 12U-исполнение шкафа с установкой в стандартную 19-дюймовую стойку делает BST-PRO MS-R 80 kVA подходящим решением для дата-центров, серверных, телекоммуникационных объектов и другой критической инфраструктуры.

Особенности и технические преимущества BST-PRO MS-R 80 kVA

Входная часть BST-PRO MS-R 80 kVA рассчитана на трехфазное подключение по схеме 3Ф+N+PE и работает с линейным напряжением 380/400/415 В AC при частоте 50/60 Гц. При полной нагрузке допустимый диапазон входного напряжения составляет 304–478 В AC, а при снижении нагрузки до 80% расширяется до 228–478 В AC. Допустимый диапазон входной частоты составляет 40–70 Гц, коэффициент мощности превышает 0,99, а THDi составляет менее 3% при линейной нагрузке и менее 5% при нелинейной. Функция аудита входной сети обеспечивает мониторинг параметров электропитания и позволяет при стабильном входном напряжении переводить ИБП в режим высокой эффективности.

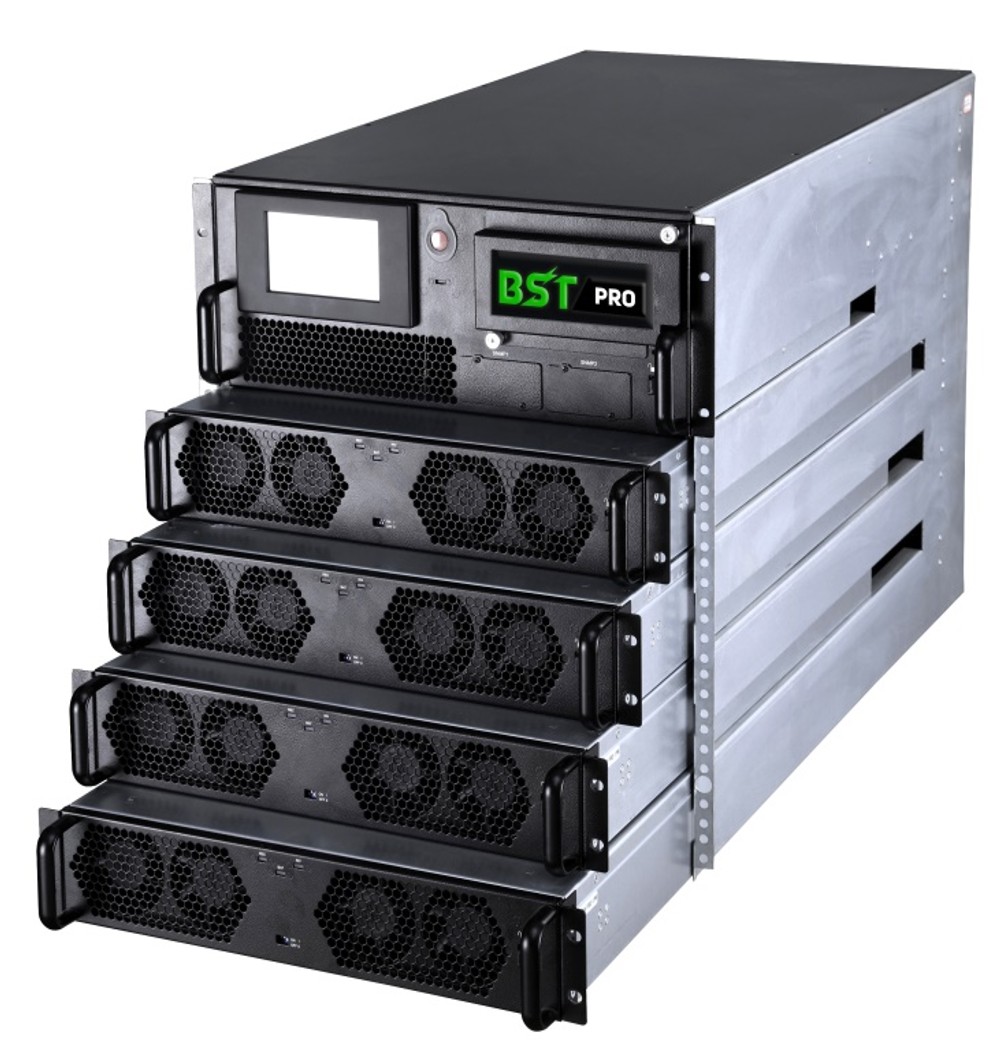

Модульная архитектура системы поддерживает силовые модули мощностью 10 и 20 кВА, причем в одном ИБП может быть установлено до четырех модулей. Такая конструкция позволяет гибко формировать требуемую мощность и организовывать резервирование силовой части. Байпас работает при напряжении 380/400/415 В AC и частоте 50/60 Гц, а допустимый диапазон напряжения может настраиваться в широких пределах. Батарейная система использует шину ±192 В DC с рабочим диапазоном 360–528 В DC, при этом стандартно предусмотрено 32 аккумуляторных блока по 12 В с возможностью выбора от 30 до 44 блоков.

Выход BST-PRO MS-R 80 kVA обеспечивает напряжение 380/400/415 В AC, частоту 50/60 Гц и коэффициент мощности 1. Стабилизация напряжения составляет ±1,0% при симметричной нагрузке и ±5,0% при несимметричной, а стабилизация частоты достигает 50/60 Гц ±0,01%. Коэффициент несинусоидальности выходного напряжения составляет менее 2% при полной линейной нагрузке и менее 4% при нелинейной, угол сдвига фаз — 120°±1°, крест-фактор — 3:1. КПД достигает 96% в режиме двойного преобразования и 99% в режиме ECO, что позволяет снижать энергетические и тепловые потери при сохранении требуемого качества электропитания.

Применение и эксплуатационные преимущества в бизнес-среде

BST-PRO MS-R 80 kVA предназначен для защиты серверного оборудования, систем хранения данных, сетевой и телекоммуникационной инфраструктуры, инженерных систем и других критически важных нагрузок. Возможность установки до четырех силовых модулей позволяет адаптировать систему к требованиям объекта и организовать резервирование в соответствии с проектной конфигурацией. Нижнее подключение кабелей упрощает интеграцию оборудования в подготовленную инфраструктуру, а стандартный 19-дюймовый формат позволяет размещать ИБП в серверных и технических стойках. Поддержка коммуникационных интерфейсов обеспечивает возможность мониторинга и интеграции системы в инфраструктуру управления электропитанием.

• Номинальная мощность ИБП — 80 кВА.
• Поддержка силовых модулей мощностью 10 и 20 кВА.
• Возможность установки до четырех силовых модулей.
• Трехфазное подключение по схеме 3Ф+N+PE.
• Входное и выходное напряжение 380/400/415 В AC.
• Коэффициент мощности на выходе — 1.
• Входной коэффициент мощности — более 0,99.
• КПД до 96% в режиме двойного преобразования и до 99% в режиме ECO.
• Функция аудита входной сети для контроля параметров питания и перехода в высокоэффективный режим.
• Батарейная шина ±192 В DC с возможностью выбора от 30 до 44 аккумуляторных блоков 12 В.
• Подключение силовых и сетевых кабелей снизу.
• Поддержка RS232, RS485, Modbus, опциональных SNMP и сухих контактов.

BST-PRO MS-R 80 kVA объединяет модульную архитектуру, двойное преобразование энергии, единичный коэффициент мощности и высокую эффективность работы. Шкаф ИБП имеет размеры 483×800×531 мм и занимает 12U, а отдельный силовой модуль имеет размеры 440×690×86 мм и занимает 2U. Устройство рассчитано на эксплуатацию при температуре от 0 до 40 °C и относительной влажности 0–95% без конденсации, имеет степень защиты IP20 и уровень шума менее 60 дБ. Благодаря возможности установки до четырех силовых модулей, гибкой батарейной конфигурации, функции аудита входной сети и поддержке режима ECO система подходит для построения отказоустойчивой инфраструктуры электропитания с высокой плотностью мощности и сниженной совокупной стоимостью владения.
