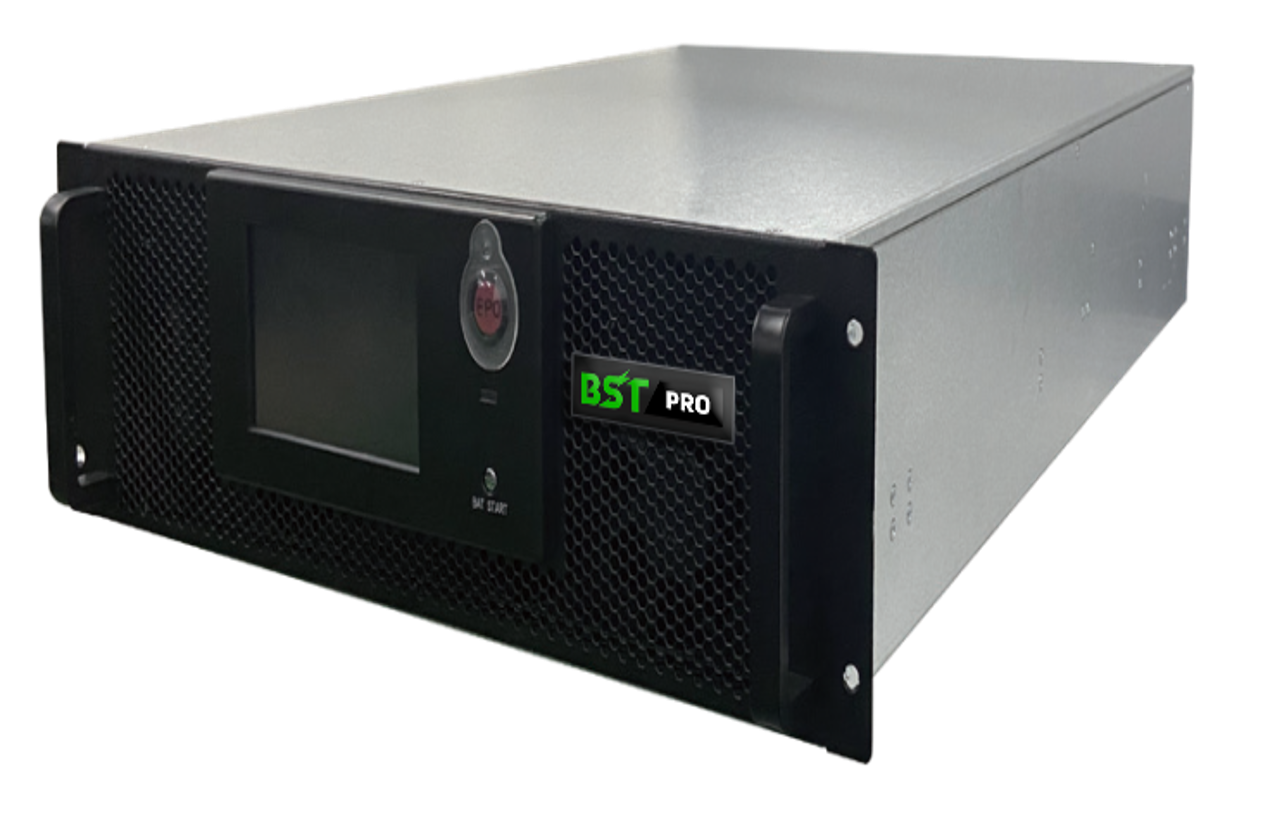

ИБП BST-PRO MultiF 20 kVA

ИБП BST-PRO MultiF 20 kVA — современная трехфазная система бесперебойного питания номинальной мощностью 20 кВА, выполненная по технологии двойного преобразования энергии. Управление на основе высокопроизводительного цифрового сигнального процессора обеспечивает высокую стабильность электропитания и надежность работы системы, а компактное исполнение упрощает размещение, обслуживание и ремонт оборудования. Модель рассчитана на работу от сети 380/400/415 В (3Ф+N+PE), поддерживает диапазон входного напряжения 304–478 В при полной нагрузке и частоту 40–70 Гц, при этом коэффициент мощности составляет ≥0,99 при 100% нагрузки и ≥0,98 при 50% нагрузки. На выходе формируется напряжение 380/400/415 В (3Ф+N) с коэффициентом мощности 1, стабилизацией ±1% при симметричной и ±5% при несимметричной нагрузке, а КПД достигает ≥95% в онлайн-режиме и ≥99% в ECO-режиме. ИБП поддерживает подключение внешних аккумуляторных блоков и использование свинцово-кислотных или литиевых батарей для организации необходимого времени автономной работы. Для контроля и управления предусмотрены сенсорный ЖК-дисплей, возможность беспроводного управления, интерфейс RS232, а также опциональные SNMP, RS485 и сухие контакты, при этом универсальный корпус позволяет устанавливать модель в стандартную 19-дюймовую стойку.

Особенности и технические преимущества BST-PRO MultiF 20 kVA

Технология двойного преобразования обеспечивает стабильные параметры питания подключенного оборудования при изменениях входной сети. Номинальное входное напряжение составляет 380/400/415 В по схеме 3Ф+N+PE, допустимый диапазон при полной нагрузке — 304–478 В, а при снижении номинальной мощности от 100 до 80% нижняя граница входного напряжения изменяется в диапазоне 228–304 В с линейной зависимостью. Допустимый диапазон входной частоты составляет 40–70 Гц. Коэффициент мощности достигает ≥0,99 при 100% нагрузки и ≥0,98 при 50% нагрузки, а THDi не превышает 3% при 100% линейной и 5% при 100% нелинейной нагрузке. Это позволяет использовать ИБП для питания современного оборудования с различными характеристиками потребления.

Выходное напряжение составляет 380/400/415 В (3Ф+N), коэффициент мощности равен 1, а стабилизация напряжения составляет ±1% при симметричной и ±5% при несимметричной нагрузке. THDu не превышает 2% при 100% линейной и 4% при 100% нелинейной нагрузке, крест-фактор составляет 3:1. Частота синхронизации с байпасом настраивается на значения ±0,5, ±1, ±2 или ±3 Гц, а выходная частота без синхронизации с байпасом составляет 50/60 ±0,1 Гц. Время переключения сеть-батарея составляет 0 мс, при нарушении синхронизации — 1 мс, при неисправности ИБП — менее 2 мс, а при переходе инвертор-байпас — менее 2 мс. Перегрузочная способность инвертора предусматривает длительную работу при нагрузке менее 105%, до 60 минут при нагрузке менее 110%, до 10 минут при нагрузке 110–125%, до 1 минуты при нагрузке 125–150% и до 200 мс при нагрузке свыше 150%.

Применение и эксплуатационные преимущества в бизнес-среде

BST-PRO MultiF 20 kVA предназначен для организации стабильного электропитания серверного и сетевого оборудования, телекоммуникационных систем, рабочих станций, инженерной инфраструктуры и других ответственных потребителей. Универсальный корпус позволяет устанавливать ИБП в стандартную 19-дюймовую стойку, что удобно при размещении оборудования в серверных и телекоммуникационных шкафах. Поддержка внешних аккумуляторных блоков позволяет формировать необходимую продолжительность автономной работы в соответствии с требованиями объекта, а совместимость со свинцово-кислотными или литиевыми батареями обеспечивает гибкость конфигурации аккумуляторной системы. Сенсорный ЖК-дисплей, возможность беспроводного управления и развитые коммуникационные интерфейсы упрощают контроль состояния ИБП и его интеграцию в системы мониторинга.

• Номинальная мощность — 20 кВА.
• Технология — двойное преобразование энергии.
• Универсальный корпус для установки в стандартную 19-дюймовую стойку.
• Номинальное входное напряжение — 380/400/415 В (3Ф+N+PE).
• Диапазон входного напряжения — 304–478 В при полной нагрузке; 228–304 В при снижении номинальной мощности от 100 до 80%.
• Допустимый диапазон входной частоты — 40–70 Гц.
• Коэффициент мощности на входе — ≥0,99 при 100% нагрузки и ≥0,98 при 50% нагрузки.
• THDi — <3% при 100% линейной нагрузке и <5% при 100% нелинейной нагрузке.
• Номинальное выходное напряжение — 380/400/415 В (3Ф+N).
• Стабилизация выходного напряжения — ±1% при симметричной и ±5% при несимметричной нагрузке.
• THDu — ≤2% при 100% линейной и ≤4% при 100% нелинейной нагрузке.
• Выходной коэффициент мощности — 1.
• Частота синхронизации с байпасом — ±0,5, ±1, ±2 и ±3 Гц, настраиваемая.
• Выходная частота — 50/60 ±0,1 Гц без синхронизации с байпасом.
• Перегрузочная способность инвертора: <105% — длительно, <110% — до 60 минут, 110–125% — до 10 минут, 125–150% — до 1 минуты, >150% — 200 мс.
• Крест-фактор — 3:1.
• Время переключения сеть-батарея — 0 мс.
• Время переключения при нарушении синхронизации — 1 мс.
• Время переключения при неисправности ИБП и переходе инвертор-байпас — <2 мс.
• КПД онлайн-режима — ≥95%.
• КПД ECO-режима — ≥99%.
• Тип аккумуляторных батарей — свинцово-кислотные или литиевые.
• Поддерживается подключение внешних аккумуляторных блоков.
• Рабочая температура — 0–40 °C; рекомендуемая температура для сохранения срока службы батарей — не более 25 °C.
• Допустимая влажность — 0–95% без конденсации.
• Высота эксплуатации — <1000 м без дерейтинга; >1000 м — дерейтинг 1% на каждые 100 м.
• Уровень шума — ≤60 дБ.
• Коммуникационный интерфейс — RS232; опционально SNMP, RS485 и сухие контакты.
• Сенсорный жидкокристаллический дисплей для контроля состояния системы.
• Предусмотрена возможность управления по беспроводной сети.
• Габаритные размеры — 482,6x735x130 мм (3U) или 482,6x580x175 мм (4U).
• Масса — 34 кг.

BST-PRO MultiF 20 kVA сочетает технологию двойного преобразования, единичный коэффициент мощности на выходе, высокий КПД и компактное стоечное исполнение. Поддержка внешних аккумуляторных блоков и возможность использования свинцово-кислотных или литиевых батарей позволяют гибко формировать требуемое время автономной работы. Широкий диапазон входных параметров, низкий уровень гармонических искажений, минимальное время переключения и развитые коммуникационные возможности делают модель практичным решением для серверной, телекоммуникационной и другой ответственной инфраструктуры.
