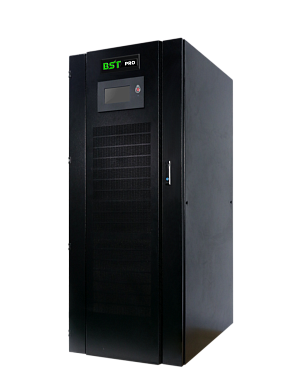

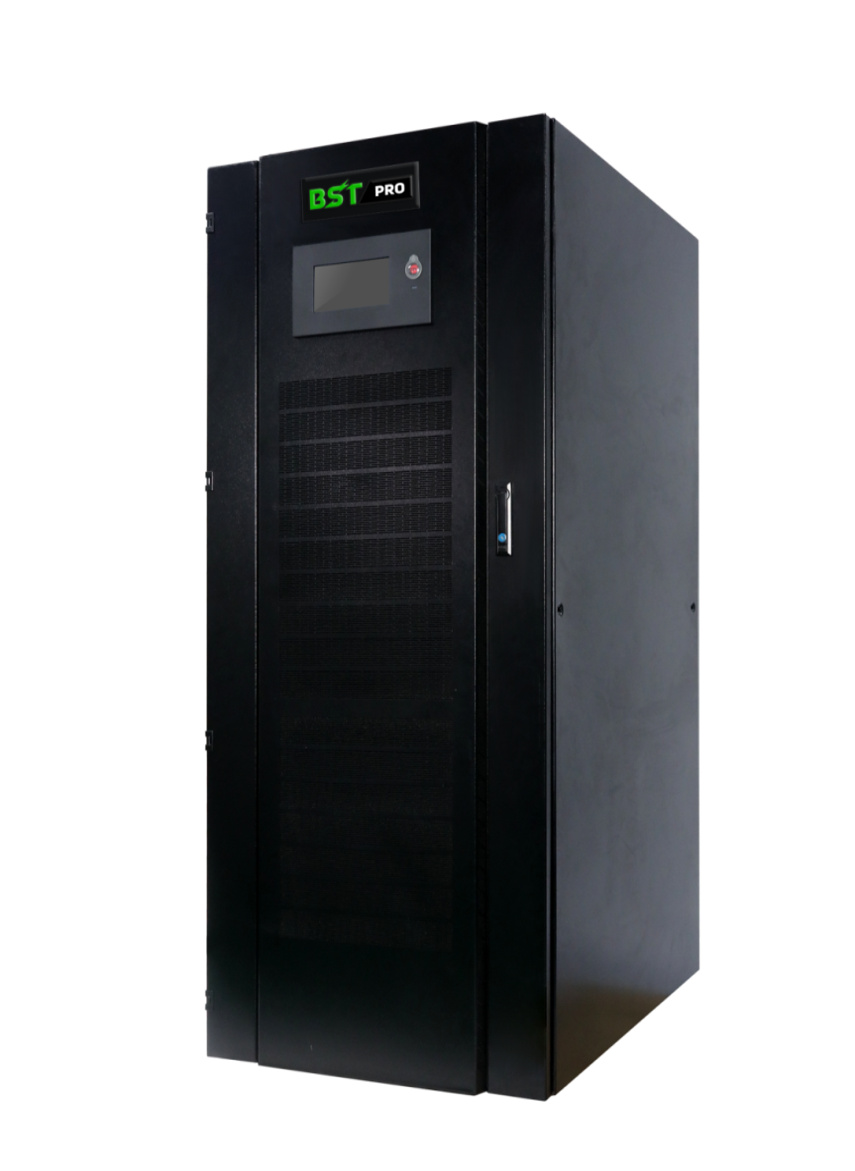

ИБП BST-PRO SG33 10 kVA

Трансформаторный трехфазный ИБП BST-PRO SG33 10 kVA представляет собой систему бесперебойного питания, специально разработанную для эксплуатации в тяжелых условиях и работы с оборудованием, предъявляющим повышенные требования к качеству электроснабжения. В конструкции ИБП используются тиристорные 6-пульсные и 12-пульсные выпрямители, а также инверторы на транзисторах с широтно-импульсной модуляцией, при этом трансформаторная схема позволяет увеличивать значение напряжения на выходе инвертора, необходимое для подключения нагрузки. Такое исполнение подходит для нагрузок, потребляющих ток импульсами, а также для систем, где требуется высокий ток в режиме короткого замыкания. ИБП обеспечивает выходную мощность 10 кВА, коэффициент мощности 0,9, стабилизацию напряжения ±1% и низкий уровень выходных гармонических искажений THDu — менее 2% при линейной и менее 4% при нелинейной нагрузке. Входная часть рассчитана на трехфазную сеть 380/400/415 В с допустимым диапазоном напряжения ±25%, а широкий диапазон частоты 40–70 Гц обеспечивает гибкость эксплуатации в различных условиях электроснабжения. BST-PRO SG33 10 kVA поддерживает батарейную шину 384 В с возможностью настройки в диапазоне 348–408 В и регулируемый ток заряда 10–40 А, а для управления и мониторинга предусмотрены сенсорный жидкокристаллический дисплей, коммуникационные интерфейсы RS232 или RS485 с MODBUS и возможность управления по беспроводной сети.

Особенности и технические преимущества BST-PRO SG33 10 kVA

Трансформаторная архитектура BST-PRO SG33 10 kVA позволяет использовать ИБП в системах, где нагрузка характеризуется импульсным потреблением тока или требуется повышенная способность выдерживать токи в режиме короткого замыкания. Конструкция ориентирована на тяжелые условия эксплуатации и может применяться для медицинского оборудования, железнодорожной инфраструктуры и других потребителей с повышенными требованиями к надежности электропитания. Входной диапазон напряжения составляет ±25% от номинального значения, а рабочий диапазон частоты находится в пределах 40–70 Гц. Байпас рассчитан на номинальное напряжение 380/400/415 В и поддерживает настраиваемые параметры допустимого диапазона напряжения и частоты непосредственно через дисплей.

Выходная часть обеспечивает номинальное напряжение 380/400/415 В по схеме 3Ф+N+PE и фазное напряжение 220 В с возможностью настройки в диапазоне 200–244 В. Стабилизация выходного напряжения составляет ±1%, динамическая стабилизация — ±5% при времени менее 10 мс, а крест-фактор достигает 3:1. Перегрузочная способность позволяет работать при нагрузке 110–125% до 10 минут и менее 150% до 1 минуты, при этом байпас способен выдерживать 125% до 10 минут и 150% до 1 минуты. КПД составляет 94% при 100% нагрузке. Для мониторинга предусмотрены RS232 или RS485 с поддержкой MODBUS, современный сенсорный LCD-дисплей, возможность беспроводного управления и слот для установки внутренней SNMP-карты.

Применение и эксплуатационные преимущества в бизнес-среде

BST-PRO SG33 10 kVA предназначен для объектов, где стандартных характеристик обычного ИБП недостаточно и требуется трансформаторная система с устойчивостью к сложным режимам работы нагрузки. Оборудование может применяться для медицинского оборудования, железнодорожных систем, промышленных потребителей и других объектов, в которых возможны импульсные токи нагрузки и повышенные требования к току короткого замыкания. Широкий диапазон входного напряжения, регулируемые параметры батарейной системы, возможность настройки характеристик байпаса и развитые средства коммуникации позволяют адаптировать ИБП к особенностям конкретной инфраструктуры.

• Номинальная мощность BST-PRO SG33 10 kVA составляет 10 кВА при коэффициенте мощности 0,9.
• Трансформаторное исполнение предназначено для нагрузок с импульсным потреблением тока и систем, где необходим высокий ток в режиме короткого замыкания.
• Вход рассчитан на трехфазное подключение 380/400/415 В по схеме 3Ф+N+PE с допустимым диапазоном напряжения ±25%.
• Диапазон входной частоты составляет 40–70 Гц, номинальная частота 50/60 Гц определяется автоматически.
• Байпас работает с напряжением 380/400/415 В, а допустимый диапазон напряжения может настраиваться в пределах ±10%, ±15% и ±20% через дисплей.
• Выходное напряжение составляет 380/400/415 В, 3Ф+N+PE, при этом фазное напряжение 220 В может настраиваться в диапазоне 200–244 В.
• Стабилизация выходного напряжения составляет ±1%, динамическая стабилизация — ±5% при времени менее 10 мс.
• THDu выходного напряжения составляет менее 2% при линейной нагрузке и менее 4% при нелинейной, крест-фактор равен 3:1.
• Батарейная шина имеет номинальное напряжение 384 В с возможностью настройки в диапазоне 348–408 В, ток заряда регулируется от 10 до 40 А.
• КПД ИБП составляет 94% при 100% нагрузки.
• Рабочая температура составляет от -10 до +40 °C, относительная влажность — 0–95% без конденсации.
• На высоте до 1000 м дерейтинг не применяется, выше 1000 м снижение мощности составляет 1% на каждые 100 м.
• Коммуникационные возможности включают RS232 или RS485 с поддержкой MODBUS, а также предусмотрены беспроводное управление и возможность установки внутренней SNMP-карты.
• Габариты ИБП составляют 500×600×1250 мм, масса — 230 кг, уровень шума — 65 дБ.

BST-PRO SG33 10 kVA представляет собой трансформаторный трехфазный ИБП, ориентированный на эксплуатацию с требовательными и сложными нагрузками. Сочетание тиристорных выпрямителей, транзисторных инверторов с широтно-импульсной модуляцией и трансформаторной архитектуры обеспечивает возможность работы с импульсными нагрузками и в режимах, требующих высокого тока короткого замыкания. Широкий входной диапазон, точная стабилизация выходного напряжения, регулируемая батарейная система и развитые коммуникационные возможности делают BST-PRO SG33 10 kVA подходящим решением для медицинского оборудования, железнодорожной инфраструктуры, промышленных систем и других объектов, рассчитанных на эксплуатацию в тяжелых условиях.
