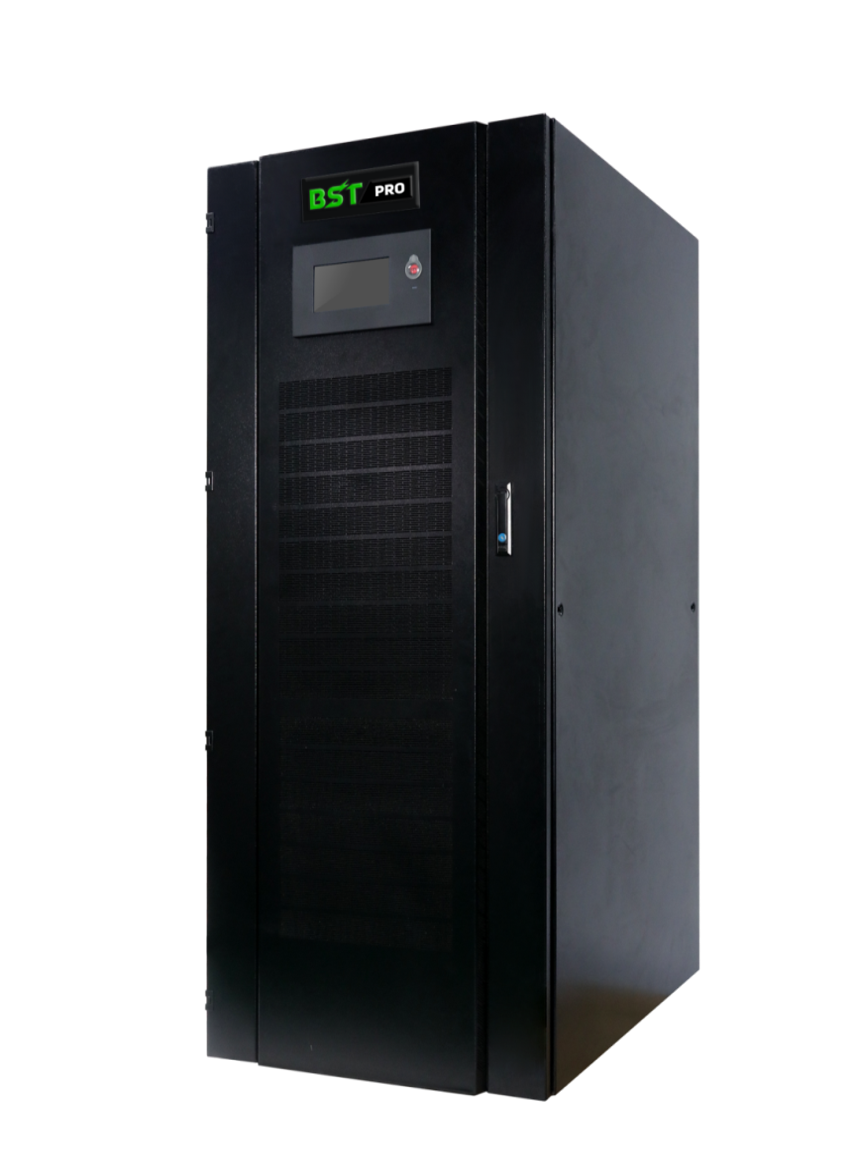

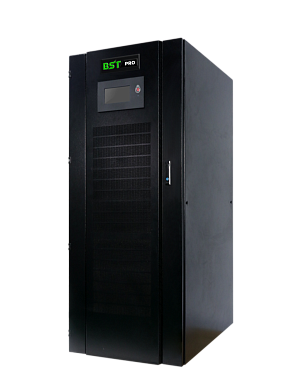

ИБП BST-PRO SG33 80 kVA

Трансформаторный трехфазный ИБП BST-PRO SG33 80 kVA представляет собой систему бесперебойного питания мощностью 80 кВА, специально разработанную для работы с требовательными потребителями и в тяжелых условиях эксплуатации. В конструкции используются тиристорные 6-пульсные и 12-пульсные выпрямители и инверторы на транзисторах с широтно-импульсной модуляцией, а трансформатор обеспечивает увеличение значения напряжения на выходе инвертора до уровня, необходимого для подключения нагрузки. Такое исполнение подходит для оборудования, потребляющего ток импульсами, а также для систем, где требуется высокий ток в режиме короткого замыкания, включая медицинское оборудование, железнодорожную инфраструктуру и других критически важных потребителей. ИБП рассчитан на трехфазную входную сеть 380/400/415 В с допустимым диапазоном напряжения ±25% и частотой 40–70 Гц, при этом номинальная частота 50/60 Гц определяется автоматически. Выход обеспечивает коэффициент мощности 0,9, стабилизацию напряжения ±1%, динамическую стабилизацию ±5% менее чем за 10 мс и низкий уровень гармонических искажений THDu — менее 2% для линейной и менее 4% для нелинейной нагрузки. Батарейная система работает от шины постоянного тока 384 В с возможностью настройки 348–408 В, а ток заряда регулируется в диапазоне 10–40 А. Для управления и интеграции в системы мониторинга предусмотрены сенсорный жидкокристаллический дисплей, возможность беспроводного управления, интерфейсы RS232 или RS485 с поддержкой MODBUS и слот для внутренней SNMP-карты.

Особенности и технические преимущества BST-PRO SG33 80 kVA

BST-PRO SG33 80 kVA выполнен в трансформаторной конфигурации, ориентированной на эксплуатацию с нагрузками, характеризующимися импульсным потреблением тока, а также с оборудованием, для которого необходим высокий ток в режиме короткого замыкания. Входная часть рассчитана на трехфазное подключение по схеме 3Ф+N+PE при напряжении 380/400/415 В и допускает отклонение входного напряжения в пределах ±25%. Рабочий диапазон входной частоты составляет 40–70 Гц, а номинальное значение 50/60 Гц определяется автоматически. Байпас рассчитан на напряжение 380/400/415 В и допускает отклонение ±15%, при этом значения ±10% и ±20% можно настроить через дисплей. Частота байпаса составляет 50/60 Гц, диапазон — ±10% с возможностью настройки ±5%, а перегрузочная способность достигает 125% в течение 10 минут и 150% в течение 1 минуты.

Выходная часть обеспечивает номинальное напряжение 380/400/415 В по схеме 3Ф+N+PE, а фазное напряжение 220 В может настраиваться в диапазоне 200–244 В. Коэффициент мощности составляет 0,9, крест-фактор — 3:1, коэффициент несинусоидальности выходного напряжения THDu не превышает 2% при линейной нагрузке и 4% при нелинейной. Стабилизация выходного напряжения составляет ±1%, а динамическая стабилизация — ±5% при времени менее 10 мс. Выходная перегрузочная способность составляет 110–125% до 10 минут и менее 150% до 1 минуты, КПД при 100% нагрузки достигает 94%. Батарейная шина имеет номинальное напряжение 384 В с возможностью настройки 348–408 В, а ток заряда регулируется от 10 до 40 А.

Применение и эксплуатационные преимущества в бизнес-среде

BST-PRO SG33 80 kVA предназначен для объектов, где требуется надежная защита электропитания при работе с импульсными и другими сложными нагрузками. Благодаря трансформаторной архитектуре, возможности работы с высоким током короткого замыкания и широкому диапазону входных параметров ИБП может использоваться для медицинского оборудования, железнодорожной инфраструктуры, промышленных систем и других ответственных потребителей. Сенсорный дисплей, беспроводное управление, коммуникационные интерфейсы и возможность установки внутренней SNMP-карты обеспечивают удобное управление и интеграцию ИБП в существующую инфраструктуру мониторинга.

• Номинальная мощность ИБП составляет 80 кВА при коэффициенте мощности 0,9.
• Трансформаторная архитектура предназначена для нагрузок с импульсным потреблением тока и систем, где требуется высокий ток в режиме короткого замыкания.
• Вход выполнен по схеме 3Ф+N+PE с номинальным напряжением 380/400/415 В и допустимым диапазоном ±25%.
• Номинальная частота входной сети составляет 50/60 Гц с автоматическим определением, рабочий диапазон частоты — 40–70 Гц.
• Байпас работает при напряжении 380/400/415 В, допустимый диапазон напряжения составляет ±15%, а значения ±10% и ±20% настраиваются с дисплея.
• Диапазон частоты байпаса составляет ±10% с возможностью настройки ±5%; перегрузочная способность — 125% до 10 минут и 150% до 1 минуты.
• Выходное напряжение составляет 380/400/415 В, 3Ф+N+PE, при этом фазное напряжение 220 В можно настраивать в диапазоне 200–244 В.
• Стабилизация выходного напряжения составляет ±1%, динамическая стабилизация — ±5% менее чем за 10 мс.
• THDu составляет менее 2% при линейной нагрузке и менее 4% при нелинейной нагрузке, крест-фактор равен 3:1.
• Выходная перегрузочная способность составляет 110–125% до 10 минут и менее 150% до 1 минуты, КПД — 94% при 100% нагрузки.
• Напряжение шины постоянного тока составляет 384 В с возможностью настройки 348–408 В, ток заряда регулируется в диапазоне 10–40 А.
• Коммуникационные интерфейсы включают RS232 или RS485 с поддержкой MODBUS, также предусмотрены беспроводное управление и слот для внутренней SNMP-карты.
• Рабочая температура составляет от -10 до +40 °C, влажность — 0–95% без конденсации; при высоте более 1000 м предусмотрен дерейтинг 1% на каждые 100 м.
• Уровень шума составляет 65 дБ, габариты оборудования — 500×800×1600 мм, масса — 450 кг.

BST-PRO SG33 80 kVA — трансформаторный трехфазный ИБП мощностью 80 кВА, предназначенный для эксплуатации с требовательными нагрузками и в тяжелых условиях. Сочетание тиристорных 6-пульсных и 12-пульсных выпрямителей, транзисторных инверторов с широтно-импульсной модуляцией и трансформаторной архитектуры позволяет использовать систему для нагрузок с импульсным потреблением тока и в случаях, когда необходим высокий ток короткого замыкания. Стабильные параметры выходного напряжения, широкий диапазон входного напряжения, регулируемые характеристики байпаса и батарейной системы, а также развитые коммуникационные возможности делают модель подходящей для медицинских, железнодорожных, промышленных и других критически важных систем электроснабжения.
